Datos del producto:
Pago y Envío Términos:
|
| Artículo: | TPM, sello del pistón de DBM | color: | negro/blanco, azul/blanco |
|---|---|---|---|
| material: | NBR, POM, PU | temperatura: | -20-+100℃ |
| velocidad: | ≤1 m/s | presión: | ≤20MPa |
| Uso: | Excavadores, hidráulica móvil, cilindros hidráulicos | Tamaño: | Estándar y no estándar |
| Calidad: | Buena calidad |
El sello del acuerdo de TPM/DBM es un sello temporario doble y elemento de la guía, es consiste en el anillo del elastómero de 1 pedazo, 2 pedazos sostienen los anillos y los anillos de la guía de 2 pedazos.
El elastómero tiene un buen efecto de aislamiento en condiciones dinámicas y estáticas. El anillo de respaldo previene el elastómero se saque en el hueco de aislamiento. El papel del anillo de la guía es ayudar al pistón en la guía del cilindro y absorber la fuerza radial. Utilizó principalmente en cilindros hidráulicos como sello del pistón.
uso: Niveladoras, excavadores, cargadores, grúas, puerta hidráulica y maquinaria agrícola.
Materiales estándar:
Anillo de la guía: POM; Anillo de respaldo: PU; Elastómero: NBR
Condiciones de trabajo:
Gama del diámetro: a partir 20m m a 250m m
Gama de presión: 0-35 MPa
Temporeros. Gama: -30℃ a 120℃
Velocidad: <>
Medio: Aceite hidráulico, agua, líquidos apenas inflamables del aire.
Detalles rápidos:
| Nombre de producto | Sello de TPM, sello de DBM |
| Materiales |
Anillo de la guía: POM; Anillo de respaldo: PU; Elastómero: NBR |
| Temperatura | -20~+100°C |
| Tamaño | estándar y no estándar |
| Plazo de expedición | 15-20 días por expreso después del pago |
| Pago | L/C, T/T, Western Union, gramo del dinero, PayPal |
| Envío | En aeroplano, en nave. |
| Expreso | Fedex, TNT, UPS, DHL, etc |
| Modificado para requisitos particulares | Dan la bienvenida el OEM y el ODM |
Tamaño:
Suministramos tamaños estándar y no estándar.
| DN H9 | d1 h9 | L1 +0,2 +0,2 | d2 h9 | d3 h11 | L2 +0,1 | No. de orden de DBM. | No. de orden de TPM. |
| 20 | 11 | 13,5 | 17 | 19 | 2,1 | - | TPM-20 |
| 22 | 13 | 13,5 | 19 | 21 | 2,1 | - | TPM-22 |
| 25 | 15 | 12 | 21 | 23 | 4 | - | TPM-25 |
| 25 | 15 | 12,5 | 22 | 24 | 4 | 98059 | TPM-25/1 |
| 25 | 15 | 16,4 | 21,45 | 23,5 | 6,35 | 98059/1 | TPM-25/2 |
| 25 | 16 | 13,5 | 22 | 24 | 2,1 | - | TPM-25/3 |
| 28 | 19 | 13,5 | 25 | 27 | 2,1 | - | TPM-28 |
| 30 | 17 | 15,4 | 26,5 | 28,5 | 6,35 | 118066 | TPM-30 |
| 30 | 21 | 13,5 | 27 | 29 | 2,1 | - | TPM-30/1 |
| 32 | 22 | 15,5 | 28 | 31 | 2,6 | - | TPM-32/1 |
| 32 | 22 | 16,4 | 28,5 | 30,5 | 6,35 | 125086 | TPM-32 |
| 35 | 25 | 15,5 | 31 | 34 | 2,6 | - | TPM-35/1 |
| 35 | 25 | 16,4 | 31,4 | 33,5 | 6,35 | 137098 | TPM-35 |
| 40 | 24 | 18,4 | 35,4 | 38,5 | 6,35 | 157094 | TPM-40 |
| 40 | 26 | 15,5 | 36 | 39 | 2,6 | - | TPM-40/1 |
| 40 | 30 | 12,5 | 36 | 38 | 4 | 157118 | TPM-40/2 |
| 40 | 30 | 12,5 | 37 | 39 | 4 | 157118/1 | TPM-40/3 |
| DN H9 | d1 h9 | L1 +0,2 +0,2 | d2 h9 | d3 h11 | L2 +0,1 | No. de orden de DBM. | No. de orden de TPM. |
| 40 | 30 | 16,4 | 35,4 | 38,5 | 6,35 | 157118/2 | TPM-40/4 |
| 42 | 28 | 15,5 | 38 | 41 | 2,6 | - | TPM-42 |
| 45 | 29 | 18,4 | 40,4 | 43,5 | 6,35 | 177114 | TPM-45 |
| 45 | 31 | 15,5 | 41 | 44 | 2,6 | - | TPM-45/1 |
| 45 | 35 | 16,4 | 40,4 | 43,5 | 6,35 | 177137 | TPM-45/2 |
| 50 | 34 | 18,4 | 45,4 | 48,5 | 6,35 | 196133 | TPM-50 |
| 50 | 34 | 20,5 | 46 | 49 | 3,1 | - | TPM-50/1 |
| 55 | 39 | 18,4 | 50,36 | 53,5 | 6,35 | 216153 | TPM-55 |
| 55 | 39 | 20,5 | 51 | 54 | 3,1 | - | TPM-55/1 |
| 56 | 40 | 20,5 | 52 | 55 | 3,1 | - | TPM-56 |
| 60 | 44 | 18,4 | 55,4 | 58,5 | 6,35 | 236173 | TPM-60 |
| 60 | 44 | 20,5 | 56 | 59 | 3,1 | - | TPM-60/1 |
| 63 | 47 | 18,4 | 58,4 | 61,5 | 6,35 | 248185 | TPM-63 |
| 63 | 47 | 19,4 | 58,4 | 61,5 | 6,35 | 248185/1 | TPM-63/2 |
| 63 | 47 | 20,5 | 59 | 62 | 3,1 | - | TPM-63/1 |
| 65 | 49 | 20,5 | 61 | 64 | 3,1 | - | TPM-65/1 |
| 65 | 50 | 18,4 | 60,4 | 63,5 | 6,35 | 255196 | TPM-65 |
| 70 | 50 | 22,4 | 64,2 | 68,3 | 6,35 | 275196 | TPM-65/1 |
| 70 | 54 | 20,5 | 66 | 69 | 3,1 | - | TPM-70 |
| 75 | 55 | 22,4 | 69,2 | 73,3 | 6,35 | 295216 | TPM-75 |
| 75 | 59 | 20,5 | 71 | 74 | 3,1 | - | TPM-75/1 |
| 80 | 60 | 22,4 | 74,15 | 78,3 | 6,35 | 314236 | TPM-80 |
| 80 | 62 | 22,5 | 76 | 79 | 3,6 | - | TPM-80/1 |
| 85 | 65 | 22,4 | 79,15 | 83,3 | 6,35 | 314255 | TPM-85 |
| 90 | 70 | 22,4 | 84,15 | 88,3 | 6,35 | 354275 | TPM-90 |
| 90 | 72 | 22,5 | 86 | 89 | 3,6 | - | TPM-90/1 |
| 95 | 75 | 22,4 | 89,15 | 93,3 | 6,35 | 374295 | TPM-95 |
| 100 | 75 | 22,4 | 93,15 | 98 | 6,35 | 393275 | TPM-100 |
| 100 | 82 | 22,5 | 96 | 99 | 3,6 | - | TPM-100/1 |
| 105 | 80 | 22,4 | 98,1 | 103 | 6,35 | 413314 | TPM-105 |
| 110 | 85 | 22,4 | 103,1 | 108 | 6,35 | 43334 | TPM-110 |
| 110 | 92 | 22,5 | 106 | 109 | 3,6 | - | TPM-110/1 |
| 115 | 90 | 22,4 | 108,1 | 113 | 6,35 | 452354 | TPM-115 |
| 115 | 97 | 22,5 | 111 | 114 | 3,6 | - | TPM-115/1 |
| 120 | 95 | 22,4 | 113,1 | 118,1 | 6,35 | 472374 | TPM-120 |
| 125 | 100 | 25,4 | 118,1 | 123 | 6,35 | 492393 | TPM-125 |
| 125 | 103 | 26,5 | 121 | 124 | 5,1 | - | TPM-125/1 |
| 130 | 105 | 25,4 | 123,1 | 128 | 6,35 | 511413 | TPM-130/1 |
| 130 | 105 | 25,4 | 122,6 | 127,5 | 9,5 | 511413/1 | TPM-130 |
| 133 | 115 | 22,4 | 125,6 | 130,5 | 9,52 | - | TPM-133 |
| 135 | 110 | 25,4 | 128,1 | 133 | 6,35 | - | TPM-135/1 |
| 135 | 110 | 25,4 | 127,6 | 132,5 | 9,5 | 531433 | TPM-135 |
| 140 | 115 | 25,4 | 133 | 138 | 6,35 | 551452/1 | TPM-140/1 |
| 140 | 115 | 25,4 | 132,6 | 137,5 | 9,5 | 551452 | TPM-140 |
| 140 | 118 | 26,5 | 136 | 139 | 5,1 | - | TPM-140/2 |
| 145 | 120 | 25,4 | 138,3 | 142,95 | 6,35 | - | TPM-145/1 |
| 145 | 120 | 25,4 | 137,6 | 142,5 | 9,5 | 570472 | TPM-145 |
| DN H9 | d1 h9 | L1 +0,2 +0,2 | d2 h9 | d3 h11 | L2 +0,1 | No. de orden de DBM. | No. de orden de TPM. |
| 150 | 125 | 25,4 | 142,6 | 147,5 | 9,5 | 590492 | TPM-150 |
| 150 | 125 | 25,4 | 143 | 148 | 6,35 | - | TPM-150/1 |
| 150 | 128 | 26,5 | 146 | 149 | 5,1 | - | TPM-150/2 |
| 152,4 | 127 | 31,75 | 145 | 149,91 | 9,5 | - | TPM-152.4 |
| 155 | 130 | 25,4 | 147,6 | 152,5 | 9,5 | 610511 | TPM-155 |
| 155 | 130 | 25,4 | 148 | 153 | 6,35 | - | TPM-155/1 |
| 160 | 130 | 25,4 | 153 | 157,5 | 6,35 | - | TPM-160 |
| 160 | 130 | 25,4 | 152,6 | 157,5 | 9,5 | 629531 | TPM-160/1 |
| 160 | 135 | 25,4 | 152,6 | 157,5 | 9,5 | - | TPM-160/2 |
| 160 | 138 | 26,5 | 156 | 159 | 5,1 | - | TPM-160/3 |
| 165 | 140 | 25,4 | 157,6 | 162,5 | 9,5 | 649551 | TPM-165 |
| 170 | 145 | 25,4 | 161,7 | 167,1 | 12,7 | 669570 | TPM-170 |
| 170 | 148 | 26,5 | 166 | 169 | 5,1 | - | TPM-170/1 |
| 175 | 150 | 25,4 | 166,7 | 172,1 | 12,7 | 688590 | TPM-175 |
| 180 | 150 | 35,4 | 172,95 | 177,87 | 6,35 | 708590 | TPM-180 |
| 180 | 155 | 25,4 | 171,7 | 177,1 | 12,7 | 708610 | TPM-180/1 |
| 185 | 160 | 25,4 | 176,7 | 182,1 | 12,7 | 728629 | TPM-185 |
| 190 | 165 | 25,4 | 181,7 | 187 | 12,7 | 748649 | TPM-190 |
| 195 | 170 | 25,4 | 186,7 | 192 | 12,7 | 767669 | TPM-195 |
| 200 | 175 | 25,4 | 191,6 | 197 | 12,7 | 787688 | TPM-200 |
| 200 | 175 | 31,5 | 196 | 199 | 6,6 | - | TPM-200/1 |
| 210 | 185 | 25,4 | 201,6 | 207 | 12,7 | 826728 | TPM-210 |
| 220 | 190 | 35,4 | 212,7 | 217,9 | 6,35 | 866748 | TPM-220 |
| 220 | 195 | 25,4 | 211,6 | 217 | 12,7 | 866767 | TPM-220/1 |
| 230 | 205 | 25,4 | 221,6 | 227 | 12,7 | 905807 | TPM-230 |
| 240 | 215 | 25,4 | 231,6 | 237 | 12,7 | 944846 | TPM-240 |
| 250 | 220 | 35,4 | 242,9 | 247,85 | 6,35 | 984866 | TPM-250 |
| 250 | 225 | 25,4 | 241,6 | 247 | 12,7 | 984886 | TPM-250/1 |

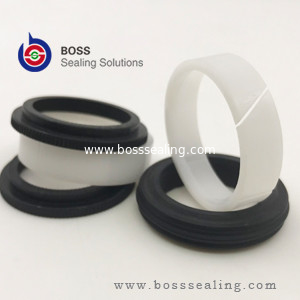

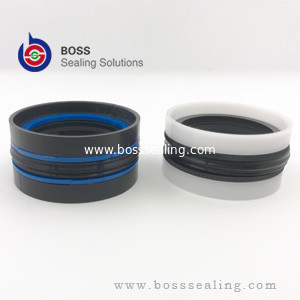

Fotos del sello
Nuestra ventaja:
Certificado ISO9001 - alto - control de la calidad
Fábricas de fabricación subordinadas - precio competitivo.
Certificado de RoHS, certificado del ALCANCE, certificado del FDA - cumpla los requisitos rigurosos de la industria
Equipo de la investigación y desarrollo; - Abastecimiento de las soluciones de aislamiento específicas para usted
Buen servicio: Su investigación será contestada en el plazo de 24 horas, si cualquier problema después de ventas,
Q&A
1. ¿Qué fábricas usted tiene?
Tenemos la fábrica de goma del anillo o, la fábrica encapsulada del anillo o, fábrica de sello de PTFE, fábrica del sello de la PU y la fábrica de goma del sello. Nos suponen proporcionar los sellos de alta calidad en el precio competitivo.
¿2.Can consigo muestras de usted?
Sí, por supuesto. Si muestras en existencia, muestras libres disponibles, usted solamente apenas permitir el coste de la carga para conseguirlo. Si ningún común o no estándar, las tarifas de la muestra requirió, las tarifas de la muestra se podrían devolver si cantidad de la orden bastante. De todas formas, dependió de la investigación detallada.
¿3.How puedo pagarle?
Transferencia bancaria de T/T, paga de Western Union, de Paypal, del efectivo, de Alipay, de Wechat, orden comercial de la garantía, etc.
¿4.Can usted producir productos del OEM?
Sí, podríamos hacerlo por el dibujo o sus muestras.
¿5.What es sus condiciones de pago?
Cantidad debajo de 5000 USD, el 100% avanzado.
Cantidad sobre 5000 USD, en parte avanzado, balanza antes de enviar.
¿6.What es su MOQ?
Los anillos o de goma han requerido, otros productos tienen límite muy lento, pida por favor.
¿equipo de laboratorio 7.What usted tiene?
Máquina de la prueba, probador de la dureza, cámara de la envejecimiento-prueba, equilibrio del análisis, proyector, coeficiente extensibles de probador de la fricción, de coctelera del tamiz, de alto vidrio magnificado, de máquina de la prueba de impacto de la Caer-bola, de micrómetro, de etc
Contacto:
Henry
Correo electrónico: sales@bosssealing.com
WhatsApp: +86 133 92768056
Skype: vivo: el bosssealing
Si usted no encuentra los sellos que usted necesita, apenas éntreme en contacto con, y descubriremos el derecho para usted.
Palabras claves relacionadas: Sello de TPM, sello de DBM, sello del pistón de TPM, sello del pistón de DBM, aros del émbolo hidráulicos.
